SFEW...ES

产品编号：SFEW…ES 20～110

滑动磨擦副：钢/钢

产品特点：焊接型杆端关节轴承由杆端体和向心关节轴承GE…ES或GEEW…ES组装而成，用挡圈固定，杆端体材料是易焊接钢，带有长方形焊接面；可通过油杯润滑。

使用温度范围：－50℃～＋150℃

　　

　　

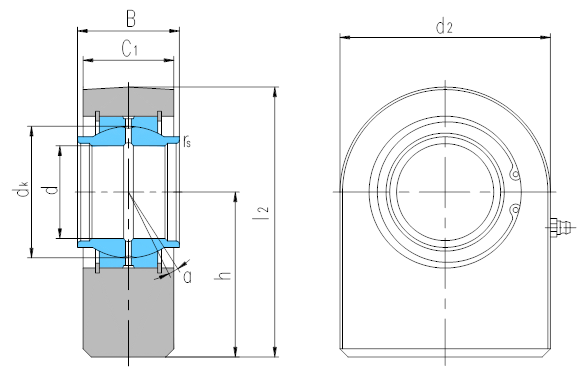

轴承型号 Bearing number	外形尺寸　　　　　　　　　　　　　　 Dimensions 　　　　　　　　　　　　　mm									额定载荷 Load ratings kN		重量 Weight ≈kg
轴承型号 Bearing number	d	B	d_k	C₁	d₂	h	l₂	r_s	α˚ ≈	动载荷 Dynamic	静载荷 Static	重量 Weight ≈kg
SFEW20ES	20	20	29	19	50	38	63	0.3	4	30	67	0.37
SFEW25ES	25	25	35.5	23	55	45	72.5	0.6	4	48	69	0.54
SFEW32ES	32	32	43	27	70	65	100	0.6	4	65	168	1.16
SFEW40ES	40	40	53	35	100	69	119	0.6	4	99	305	2.57
SFEW50ES	50	50	66	40	123	88	149.5	0.6	4	156	441	4.50
SFEW63ES	63	63	83	50	145	107	179.5	1	4	253	591	7.14
SFEW70ES	70	70	92	55	164	115	197	1	4	313	724	10.86
SFEW80ES	80	80	105	60	180	141	231	1	4	400	804	15.33
SFEW90ES	90	90	115	65	226	150	263	1	4	488	1340	24.00
SFEW100ES	100	100	130	70	250	170	295	1	4	607	1516	33.44
SFEW110ES	110	110	140	80	295	185	332.5	1	4	654	2340	49.46

　　

可装自润滑向心关节轴承。

　　
