SIRN...ES

产品编号：SIRN…ES 20～120

滑动磨擦副：钢/钢

产品特点：带锁口杆端关节轴承由杆端体和向心关节轴承GE…ES组装而成，用挡圈固定，d＜60，杆端体材料是碳钢，60≤d≤90，杆端体材料是碳钢或球墨铸铁，d＞90，杆端体材料是球墨铸铁，SIR…ES杆端体的内螺纹带有锁口，配有螺钉紧固；SIRN…ES杆端体无锁紧螺钉,均可通过油杯润滑。

使用温度范围：－50℃～＋150℃

　　

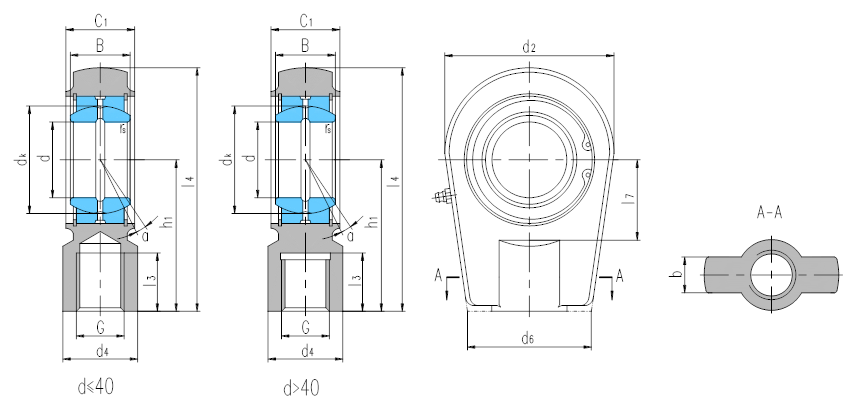

轴承型号 Bearing number	外形尺寸 Dimensions 　　　　　　　　　　　　　 mm															额定载荷 Load ratings kN		重量 Weight ≈kg
轴承型号 Bearing number	d	B	d_K	C₁	d₂	G 6H	h₁	l₃	l₄	l₇	d₄	d₆	b	r_s	α˚ ≈	动载荷 Dynamic	静载荷 Static	重量 Weight ≈kg
SIRN20ES	20	16	29	19	56	M16×1.5	50	17	80	25	25	46	20	0.3	9	30	81	0.44
SIRN25ES	25	20	35.5	23	56	M16×1.5	50	17	80	25	25	46	21	0.6	7	48	72	0.47
SIRN30ES	30	22	40.7	28	64	M22×1.5	60	23	94	30	32	50	26	0.6	6	62	106	0.77
SIRN35ES	35	25	47	30	78	M28×1.5	70	29	112	38	40	66	28	0.6	6	79	153	1.24
SIRN40ES	40	28	53	35	94	M35×1.5	85	36	135	45	49	76	33	0.6	7	99	250	2.12
SIRN50ES	50	35	66	40	116	M45×1.5	105	45	168	55	61	90	37	0.6	6	156	365	3.74
SIRN60ES	60	44	80	50	130	M58×1.5	130	59	200	65	75	120	46	1	6	245	400	6.49
SIRN60ES-D¹⁾	60	44	80	50	130	M58×1.5	130	59	200	65	75	120	46	1	6	245	400	6.49
SIRN70ES	70	49	92	55	154	M65×1.5	150	66	232	75	86	130	51	1	6	313	540	9.88
SIRN70ES-D¹⁾	70	49	92	55	154	M65×1.5	150	66	232	75	86	130	51	1	6	313	540	9.88
SIRN80ES	80	55	105	60	176	M80×2	170	81	265	80	105	160	55	1	6	400	670	14.2
SIRN80ES-D¹⁾	80	55	105	60	176	M80×2	170	81	265	80	105	160	55	1	6	400	670	14.2
SIRN90ES	90	60	115	65	206	M100×2	210	101	323	90	124	180	60	1	5	488	980	23.5
SIRN90ES-D¹⁾	90	60	115	65	206	M100×2	210	101	323	90	124	180	60	1	5	488	980	23.5
SIRN100ES	100	70	130	70	231	M110×2	235	111	360	105	138	200	65	1	7	607	1120	32.14
SIRN110ES	110	70	140	80	266	M120×3	265	125	407	115	152	220	74	1	6	654	1700	47.6
SIRN120ES	120	85	160	90	340	M130×3	310	135	490	140	172	257	84	1	6	950	2900	72

1)杆端体采用碳钢锻造。

可装自润滑向心关节轴承。

若是左旋螺纹，轴承型号和螺纹标记需加“L”和“左”，例如：SILRN40ES M35×1.5左-6H。
