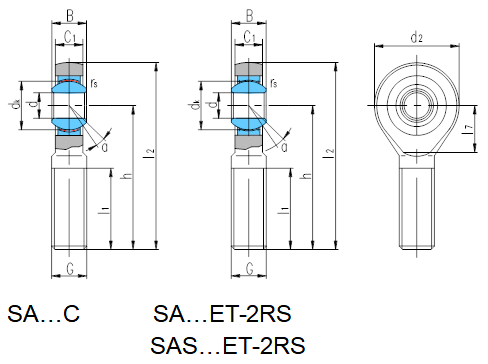

SA…C SA…ETL-2RS

产品编号：SA…C 5～30 SA…ETL-2RS 15～80

滑动磨擦副：SA…C 钢/PTFE复合材料

　　 SA…ETL-2RS 钢/PTFE编织物

产品特点：SA…C 自润滑组装杆端关节轴承是由杆端体和自润滑向心关节轴承GE…C组装而成，杆端体材料是碳钢，表面镀锌；无需润滑。

　　 SA…ETL-2RS 自润滑组装杆端关节轴承是由杆端体和自润滑向心关节轴承GE…ET-2RS组装而成，杆端体材料是碳钢，表面镀锌；无需润滑。

使用温度范围：SA…C －50℃～＋150℃

　　 SA…ETL-2RS －30℃～＋130℃

轴承型号 Bearing number	外形尺寸 Dimensions 　　　　　　　　　　　　mm												额定载荷 Load ratings kN		重量 Weight ≈kg
轴承型号 Bearing number	d	B	d_k	C₁ max	d₂	G 6g	h	l₁ min	l₂	l₇	r_s min	αº ≈	动载荷 Dynamic	静载荷 Static	重量 Weight ≈kg
SA5C	5	6	10	4.5	21	M5	36	16	46.5	11.5	0.3	13	3.6	3.9	0.015
SA6C	6	6	10	4.5	21	M6	36	16	46.5	11.5	0.3	13	3.6	5.5	0.016
SA8C	8	8	13	6.5	24	M8	42	21	54	13	0.3	15	5.8	10	0.026
SA10C	10	9	16	7.5	29	M10	48	26	62.5	15.5	0.3	12	8.6	16	0.050
SA12C	12	10	18	8.5	34	M12	54	28	71	18	0.3	10	11	23	0.068
SA15C	15	12	22	10.5	40	M14	63	34	83	21	0.3	8	18	32	0.120
SA15ETL-2RS	15	12	22	10.5	40	M14	63	34	83	21	0.3	8	25	32	0.120
SA17C	17	14	25	11.5	46	M16	69	36	92	24	0.3	10	22	44	0.190
SA17ETL-2RS	17	14	25	11.5	46	M16	69	36	92	24	0.3	10	32	44	0.190
SA20C	20	16	29	13.5	53	M20×1.5	78	43	104.5	25.5	0.3	9	31	60	0.300
SA20ETL-2RS	20	16	29	13.5	53	M20×1.5	78	43	104.5	25.5	0.3	9	45	60	0.300
SA25C	25	20	35.5	18	64	M24×2	94	53	126	31	0.6	7	51	85	0.555
SA25ETL-2RS	25	20	35.5	18	64	M24×2	94	53	126	31	0.6	7	85	85	0.555
SA30C	30	22	40.7	20	73	M30×2	110	65	146.5	35.5	0.6	6	65	110	0.875
SA30ETL-2RS	30	22	40.7	20	73	M30×2	110	65	146.5	35.5	0.6	6	110	110	0.875
SA35ETL-2RS	35	25	47	22	82	M36×3	140	82	181	41	0.6	6	140	146	1.42
SA40ETL-2RS	40	28	53	24	92	M39×3	150	86	196	47	0.6	7	175	180	1.85
SAS40ETL-2RS	40	28	53	23	92	M42×3	145	86	191	47	0.6	7	99	180	2.04
SA45ETL-2RS	45	32	60	28	102	M42×3	163	92	214	52	0.6	7	225	240	2.49
SAS45ETL-2RS	45	32	60	27	102	M45×3	165	95	216	52	0.6	7	127	240	2.74
SA50ETL-2RS	50	35	66	31	112	M45×3	185	104	241	60	0.6	6	275	290	3.58
SAS50ETL-2RS	50	35	66	30	112	M52×3	195	110	251	60	0.6	6	156	290	4.07
SA60ETL-2RS	60	44	80	39	135	M52×3	210	115	277.5	75.5	1.0	6	430	450	5.89
SAS60ETL-2RS	60	44	80	38	135	M60×4	225	120	292.5	75.5	1.0	6	245	450	6.79
SA70ETL-2RS	70	49	92	43	160	M56×4	235	125	315	95	1.0	6	550	610	8.51
SAS70ETL-2RS	70	59	92	42	160	M72×4	265	132	345	95	1.0	6	313	610	11.2
SA80ETL-2RS	80	55	105	48	180	M64×4	270	140	360	105.5	1.0	6	705	750	12.3
SAS80ETL-2RS	80	55	105	47	180	M80×4	295	147	385	105.5	1.0	6	400	750	15.3

可提供不同螺距或螺纹精度有特殊要求的杆端关节轴承。

若是左旋螺纹，轴承型号和螺纹标记需加“L”和“左”，例如：SAL20C M20×1.5左-6g。
