SIBP…N SABP…N - 杆端关节轴承

当前位置：福建龙溪轴承（集团）股份有限公司 - 龙轴产业 - 机械零部件 - 关节轴承 - 杆端关节轴承

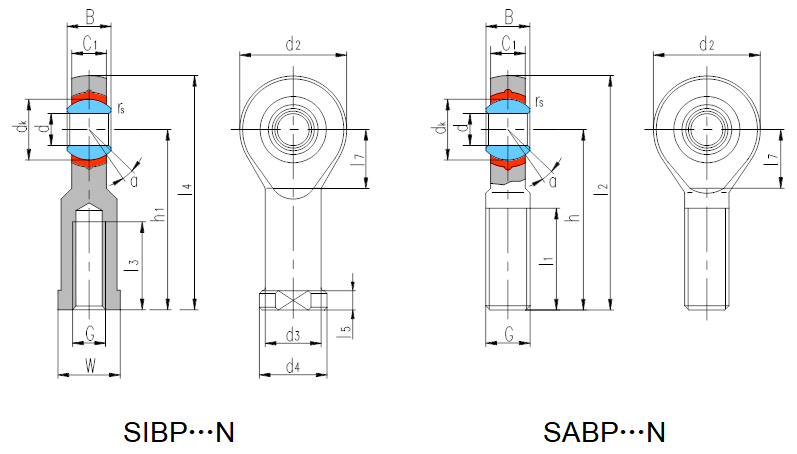

SIBP…N SABP…N

产品编号：SIBP…N 5～20

SABP…N 5～20

滑动磨擦副：钢/PTFE 塑料

产品特点：自润滑组装杆端关节轴承是由杆端体、内圈和PTFE塑料组成，杆端体材料是碳钢，表面镀锌，无需润滑；内圈材料是轴承钢，淬火，球面镀硬铬。

使用温度范围：－40℃～＋75℃

　　

轴承型号 Bearing number	外形尺寸 Dimensions 　　　　　　　　　　　　　　 mm																额定载荷 Load ratings kN		重量 Weight ≈kg
轴承型号 Bearing number	d	B	d_K	C₁ max	d₂	G 6H	h₁	l₃ min	l₄	l₅	l₇	W	d₃	d₄	r_s min	α˚ ≈	动载荷 Dynamic	静载荷 Static	重量 Weight ≈kg
SIBP5N	5	8	11.112	6	16	M5	27	14	35	4	8	9	9	11	0.3	13	3.25	5.3	0.016
SIBP6N	6	9	12.7	6.75	18	M6	30	14	39	5	9	11	10	13	0.3	13	4.25	6.8	0.026
SIBP8N	8	12	15.88	9	22	M8	36	17	47	5	11	14	12.5	16	0.3	14	7.1	11.4	0.044
SIBP10N	10	14	19.05	10.5	26	M10	43	21	56	6.5	13	17	15	19	0.3	14	9.8	14.3	0.072
SIBP12N	12	16	22.23	12	30	M12	50	24	65	6.5	15	19	17.5	22	0.3	13	13.2	17	0.108
SIBP14N	14	19	25.4	13.5	34	M14	57	27	74	8	16	22	20	25	0.3	16	17	27.5	0.161
SIBP16N	16	21	28.58	15	38	M16	64	33	83	8	17.5	22	22	27	0.3	15	21.4	34.5	0.225
SIBP18N	18	23	31.75	16.5	42	M18×1.5	71	36	92	10	19.5	27	25	31	0.6	15	26	41.5	0.295
SIBP20N	20	25	34.93	18	46	M20×1.5	77	40	100	10	21.5	30	27.5	34	0.6	15	31	50	0.382

轴承型号 Bearing number	外形尺寸　　　　　　　　　　　　　　　　 Dimensions 　　　　　　　　　　　　　　 mm												额定载荷 Load ratings kN		重量 Weight ≈kg
轴承型号 Bearing number	d	B	d_k	C₁ max	d₂	G 6g	h	l₁ min	l₂	l₇	r_s min	αº ≈	动载荷 Dynamic	静载荷 Static	重量 Weight ≈kg
SABP5N	5	8	11.112	6	16	M5	33	20	41	—	0.3	13	3.25	5.3	0.016
SABP6N	6	9	12.7	6.75	18	M6	36	22	45	—	0.3	13	4.25	6.8	0.026
SABP8N	8	12	15.88	9	22	M8	42	25	53	—	0.3	14	7.1	10	0.044
SABP10N	10	14	19.05	10.5	26	M10	48	29	61	—	0.3	14	9.8	12.5	0.072
SABP12N	12	16	22.23	12	30	M12	54	33	69	—	0.3	13	13.2	15	0.108
SABP14N	14	19	25.4	13.5	34	M14	60	36	77	—	0.3	16	17	25.5	0.161
SABP16N	16	21	28.58	15	38	M16	66	40	85	—	0.3	15	21.4	34.5	0.225
SABP18N	18	23	31.75	16.5	42	M18×1.5	72	44	93	23	0.6	15	26	41.5	0.295
SABP20N	20	25	34.93	18	46	M20×1.5	78	47	101	25	0.6	15	31	50	0.382

可提供不同螺距或螺纹精度有特殊要求的杆端关节轴承。

若是左旋螺纹，轴承型号和螺纹标记需加“L”和“左”，例如：SILBP20N M20×1.5左-6H, SALBP20N M20×1.5左-6g。

SIK…C SAK…C
