GEH…XTL-2RS

产品编号：GEH…XTL-2RS 100～600

滑动磨擦副：钢/PTFE编织物

产品特点：外圈沿轴向剖分成两半，用锁圈固定，外圈材料为轴承钢，淬火，球面粘贴PTFE编织物；内圈材料为轴承钢，淬火，球面镀硬铬，后置代号有-2RS为外圈两端带有密封圈。

使用温度范围：－30℃～＋130℃

　　

　　

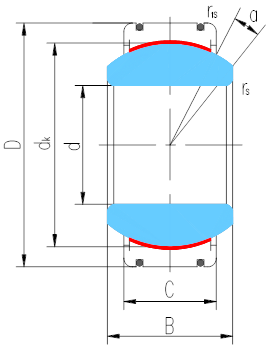

轴承型号 Bearing number	外形尺寸 Dimensions 　　　　　　mm								额定载荷 Load ratings kN		重量 Weight ≈kg
轴承型号 Bearing number	d	D	B	C	dk	rs min	r1s min	α˚ ≈	动载荷 Dynamic	静载荷 Static	重量 Weight ≈kg
GEH100XTL-2RS	100	150	71	67	135	1	1	2	2170	3610	5.07
GEH110XTL-2RS	110	160	78	74	145	1	1	2	2570	4290	6.21
GEH120XTL-2RS	120	180	85	80	160	1	1	2	3070	5120	8.87
GEH140XTL-2RS	140	210	100	95	185	1	1	2	4210	7030	14.6
GEH160XTL-2RS	160	230	115	109	210	1	1	2	5490	9150	18.6
GEH180XTL-2RS	180	260	128	122	240	1.1	1.1	2	7020	11710	26.7
GEH200XTL-2RS	200	290	140	134	260	1.1	1.1	2	8360	13930	37.1
GEH220XTL-2RS	220	320	155	148	290	1.1	1.1	2	10300	17160	49.4
GEH240XTL-2RS	240	340	170	162	310	1.1	1.1	2	12050	20080	57.9
GEH260XTL-2RS	260	370	185	175	340	1.1	1.1	2	14280	23800	75.2
GEH280XTL-2RS	280	400	200	190	370	1.1	1.1	2	16870	28120	96
GEH300XTL-2RS	300	430	212	200	390	1.1	1.1	2	18720	31200	117
GEH320XTL-2RS	320	460	230	218	414	1.1	3	2	21660	36100	148
GEH340XTL-2RS	340	480	243	230	434	1.1	3	2	23950	39920	163
GEH360XTL-2RS	360	520	258	243	474	1.1	4	2	27640	46070	213
GEH380XTL-2RS	380	540	272	258	494	1.5	4	2	30580	50980	236
GEH400XTL-2RS	400	580	280	265	514	1.5	4	2	32690	54480	290
GEH420XTL-2RS	420	600	300	280	534	1.5	4	2	35880	59800	319
GEH440XTL-2RS	440	630	315	300	574	1.5	4	2	41320	68880	379
GEH460XTL-2RS	460	650	325	308	593	1.5	4	2	43830	73050	404
GEH480XTL-2RS	480	680	340	320	623	2	5	2	47840	79740	463
GEH500XTL-2RS	500	710	355	335	643	2	5	2	51690	86160	529
GEH530XTL-2RS	530	750	375	355	673	2	5	2	57330	95560	620
GEH560XTL-2RS	560	800	400	380	723	2	5	2	65930	109890	770
GEH600XTL-2RS	600	850	425	400	773	2	6	2	74200	123680	903

　　可提供密封圈为“2GS”(d≤300mm)和不带密封圈的向心关节轴承。
